真空发生器原理

作者: 编辑: 来源: 发布日期: 2020.07.28
信息摘要:
真空发生器就是利用正压气源产生负压的一种新型,高效,清洁,经济,小型的真空元器件,这使得在有压缩空气的地方,或在一个气动系统中同时需要正负压…

       真空发生器就是利用正压气源产生负压的一种新型,高效,清洁,经济,小型的真空元器件,这使得在有压缩空气的地方,或在一个气动系统中同时需要正负压的地方获得负压变得十分容易和方便.

       真空发生器广泛应用在工业自动化中机械,电子,包装,印刷,塑料及机器人等领域.真空发生器的传统用途是吸盘配合,进行各种物料的吸附,搬运,尤其适合于吸附易碎,柔软,薄的非铁,非金属材料或球型物体.在这类应用中,一个共同特点是所需的抽气量小,真空度要求不高且为间歇工作.

      真空发生器的抽吸机理和影响其工作性能因素的分析研究,对正负压气路的设计和选用有着不可忽视的实际意义.真空发生器快易优自动化选型有收录。


由流体力学可知,对于不可压缩空气气体(气体在低速进,可近似认为是不可压缩空气)的连续性方程

A1v1= A2v2

式中A1,A2----管道的截面面积,m2

v1,v2----气流流速,m/s

由上式可知,截面增大,流速减小;截面减小,流速增大.

对于水平管路,按不可压缩空气的伯努里理想能量方程为

P1+1/2ρv12=P2+1/2ρv22

式中P1,P2----截面A1,A2处相应的压力,Pa

v1,v2----截面A1,A2处相应的流速,m/s

ρ----空气的密度,kg/m3

由上式可知,流速增大,压力降低,当v2>v1时,P1>P2.当v2增加到一定值,P2将小于一个大气压务,即产生负压.故可用增大流速来获得负压,产生吸力.

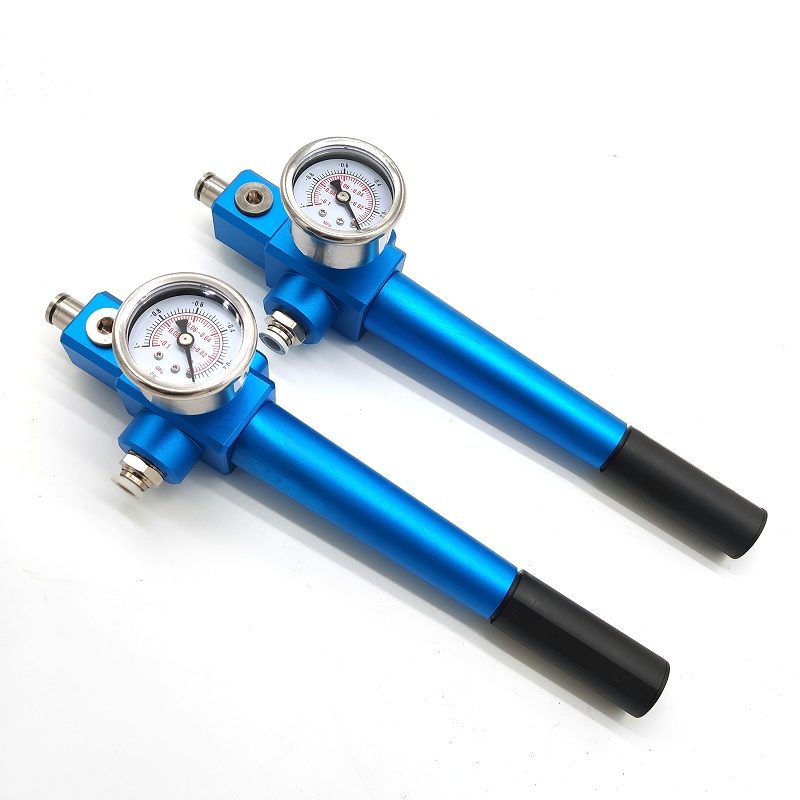

真空发生器
